什么是安全電壓?

什么是安全電壓呢？一般人都會說：“安全電壓是不致造成人身觸電事故的電壓，一般低于36伏?！币恍╇姎獍踩ぷ髡撸Ｔ谧爝厭煲痪洹?6V安全電壓”，這是民間對舊國家標準《安全電壓》(GB3805-83)以及后續一系列過時教材不準確理解，實際上相當于一種科普教育，不是專業的標準。安全電壓這個名稱就是來自于GB3805－83國家標準，但是這個1983年的標準已經過期廢止了，在1993年，2008年分別做了更新，而新的國家標準GB/T3805-2008把《安全電壓》的名稱改為《特低壓（ELV）限值》，也就是說把安全電壓稱為特低電壓，這個也是與IEC國際接軌。

2024-09-12 14:15:22貴州常安金通電器有限公司917

02 舊標準GB3805—83《安全電壓》中的定義及解讀

1、 安全電壓是指不致使人直接致死或致殘的電壓。一般低于36伏。在一般環境條件下允許持續接觸的“安全特低電壓”是24V。（也可能是36V、12V AC/DC，24V常見）

2、 所謂安全電壓，是指為了防止觸電事故而由特定電源供電所采用的電壓系列。這個電壓系列的上限，即兩導體間或任一導體與地之間的電壓，在任何情況下，都不超過交流有效值50伏。我國規定安全電壓額定值的等級為42、36、24、12、6伏。當電氣設備采用的電壓超過安全電壓時，必須按規定采取防止直接接觸帶電體的保護措施。

3、根據生產和作業場所的特點，采用相應等級的安全電壓，是防止發生觸電傷亡事故的根本性措施。國家標準《安全電壓》（GB3805—83）規定我國安全電壓額定值的等級為42V、36V、24V、12V和6V，應根據作業場所、操作員條件、使用方式、供電方式、線路狀況等因素選用。

03 新標準GB/T3805—2008《特低電壓(ELV)限值》的定義及解讀

目前，國家標準《安全電壓》（GB3805-83)已經作廢了，新的標準是GB/T3805-2008《特低電壓(ELV)限值》。GB/T3805-2008《特低電壓(ELV)限值》為方便使用，在原版的基礎上做了一些調整：第3章中增加定義“接觸電流”和“接觸電壓”。

1、 特低電壓(ELV)：人體在正常和故障兩種狀態下使用各種電氣設備,并處于各種環境狀態下可觸及導電零件的電壓限值。

2、專業的規范對特低電壓ELV出現了細分，共三類包括：①安全特低電壓（SELV），只作為不接地系統的安全特低電壓。②保護特低電壓（PELV），只作為保護接地系統的安全特低電壓。③功能特低電壓（FELV），電壓值與安全電壓值相符，但是由于功能上的原因(非電擊防護目的)，電源或回路配置不完全符合特低電壓要求，采用特低電壓，但不能滿足或沒有必要滿足SELV和PELV的所有條件。

3、安全電壓其實是一個大值，指在規定的情況下觸及到該電壓時對人體不會產生巨大傷害的電壓大值。例如規定了12V,那么如果電壓超過了12V,就會有可能對人體造成不同程度的危害。況且即使是12V,也并不是說對人體不會造成傷害，如果持續的電壓加在人身上而并沒有斷開，時間長了人也會受傷害的。

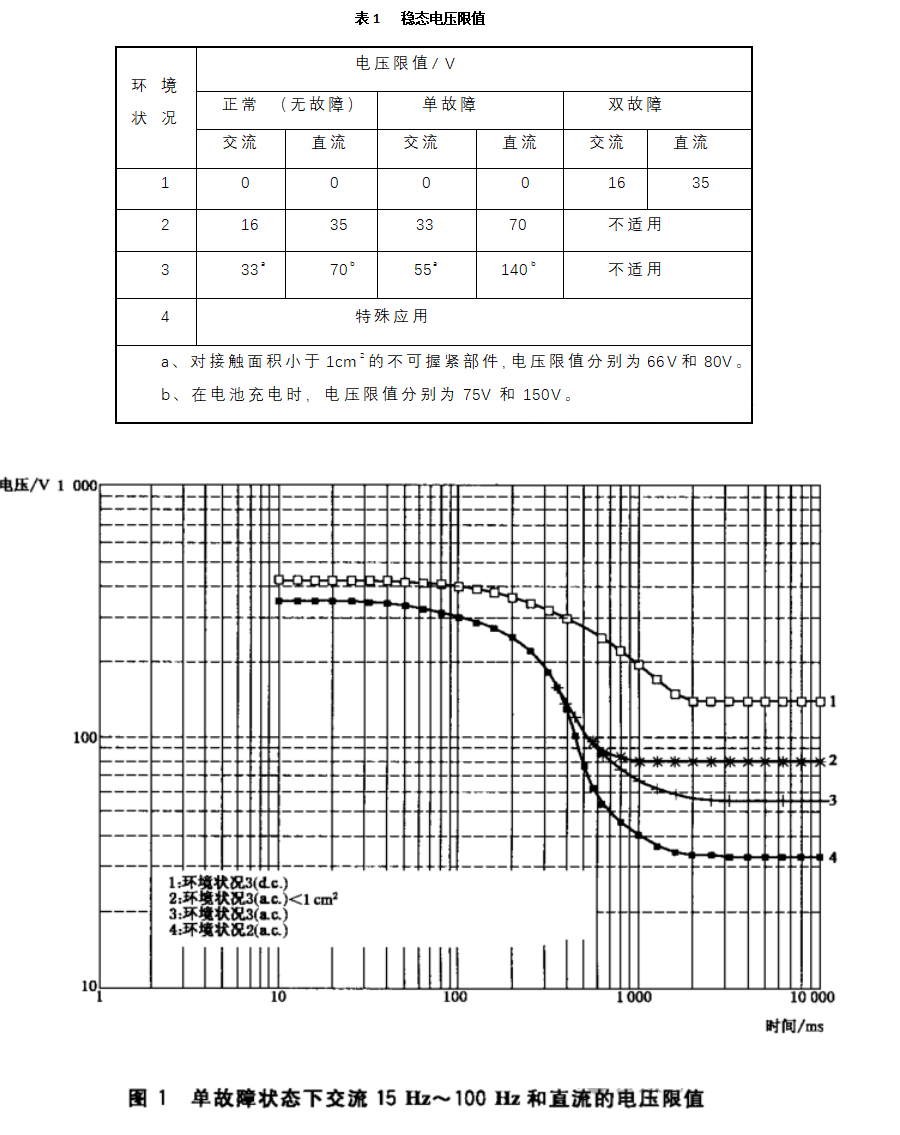

4、在新的標準中，有了如下規定：

由表中可知，電壓限值是分情況而定的，除了交直流的區別外，還和通電的狀態以及環境的狀況有著密不可分的關系。

表中的環境狀況1,2,3,4分別了人處于的狀態的不同：①環境狀況1：了皮膚電阻和對地電阻均忽略不計的狀況(例如人體浸沒條件)；②環境狀況2：皮膚電阻和對地電阻會降低的狀況（例如潮濕條件）；③環境狀況3：皮膚電阻和對地電阻不降低的狀況（例如干燥條件）;④環境狀況4：特殊狀況(例如電焊、電鍍)。特殊狀況的定義由各有關專業標準化技術委員會規定。

在單故障狀態下，我們可以看出:

①環境狀況1：（例如人體浸沒水中）對應交流安全電壓為0，直流為0。

②環境狀況2 ：(例如潮濕條件) 對應交流安全電壓為33V，直流為70V。

③環境狀況3：(例如干燥條件) 對應交流安全電壓為55V，直流為140V。

此表給出的數值還有限制條件，那就是交流電的頻率在15Hz~100Hz，人體與導體的接觸面積不大于80平方厘米條件下。對于頻率不大于100 Hz交流電的小接觸面積情況,規定了更高的限值。

如果都滿足了上述條件，加入持續給人施加33V的電壓，也完全是可以讓人致命的，因?yàn)槿擞|電的傷害程度很大一部分是和觸電的時間是有關系的。

那么究竟為什么會有這么多等級呢？

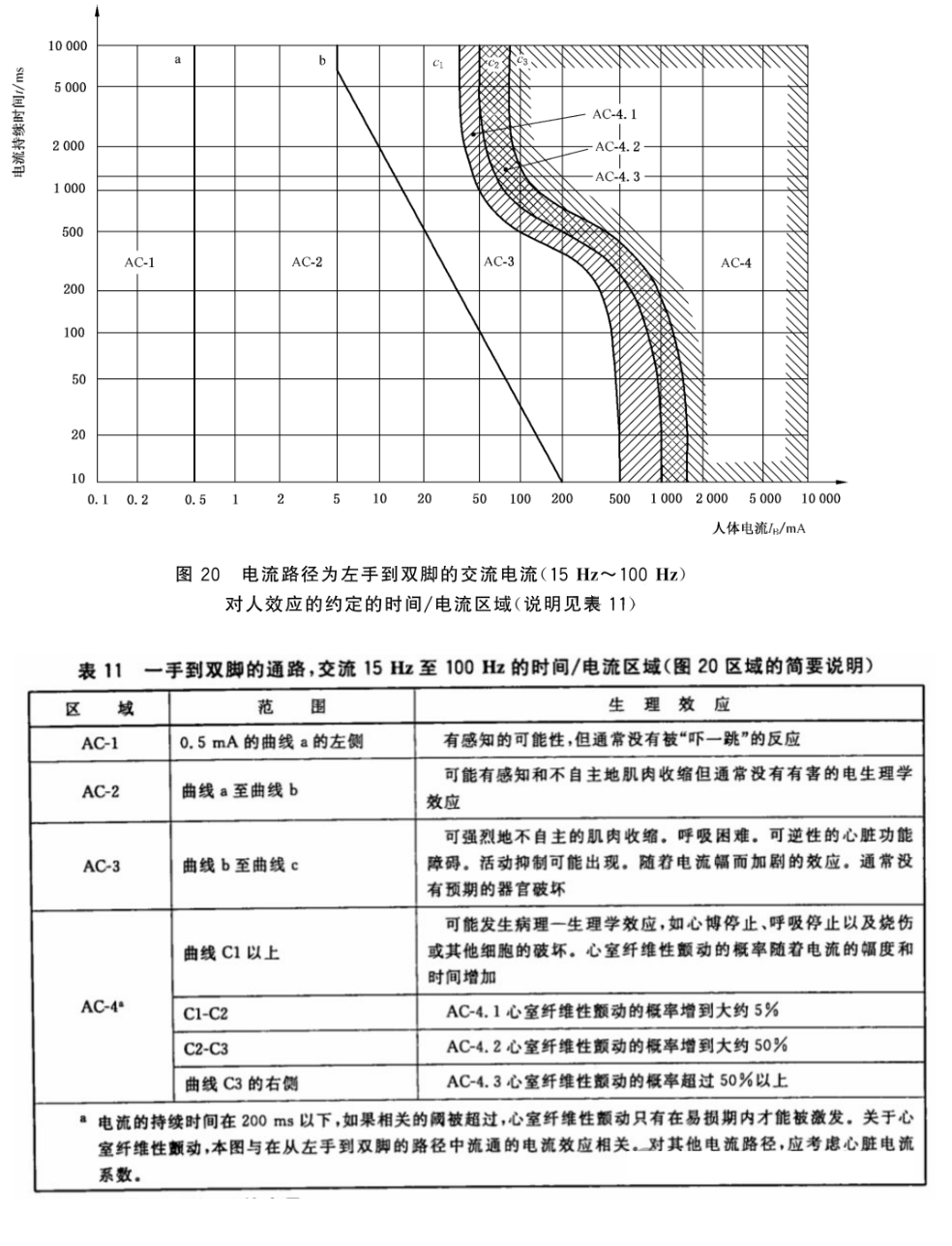

這主要與電流在不同環境中通過人體的不同效應有關。交流電流通過人體時的效應可參見下表：（摘自GB /T 13870.1-2022 《電流對人和家畜的效應 第1部分通用部分》）

04 安全特低電壓的特點

1)電流強度越大，致命危險越大，持續時間越長，死亡的可能性越大。

2)能引起人感覺到的小電流值稱為感知電流，交流為1mA，直流為 5mA。

3)人觸電后能自己擺脫的大電流稱為擺脫電流，交流為10mA，直流為50mA。

4)在較短的時間內危及生命的電流稱為致命電流，如交流50mA的電流通過人體1s，可足以使人致命，因此致命電流為50mA。對于直流電流，致命電流為100mA。

5)在有防止觸電保護裝置的情況下，人體允許通過的電流一般可按 30mA 考慮。

05 結論

通過上述分析，我們可以總結如下：

1.正常環境下，如果通過人體電流不超過30mA，可以認為是安全的。

2.對于浸沒于水中不能按照30mA考慮，這是因?yàn)樵谒麓笥跀[脫閥值5mA的電流就會引起人體肌肉痙攣或者腦神經發生紊亂，使人體不能動彈，進而發生生命危險。因此對于水下的用電設備一般采用SELV下的交流12V或者交流6V電源或者直流30V供電。

3.當SELV回路發生接地故障時，故障電流為線路的電容電流，其值非常小，用電設備外露可導電部分對地電壓接近0V。當PE線帶有故障電壓U時，該故障電壓也不會傳至SELV回路中。所以SELV交流12V或者交流6V電源或者直流30V供電，可以作為防電擊保護措施，不需要補充其他措施。

IEC標準將特低電壓（特指交流50V，直流120V的安全電壓）用電設備的接觸電壓限制規定為：

1、干燥環境內（如臥室、辦公室）為48V(對應我國為前蘇聯的36V)。

2、潮濕環境內（如農田、施工現場）為24V。

3、水下（如游泳池、噴水池、浴池）為12V或6V。

我國已作廢規范《安全電壓》GB3805-83中也曾有安全電壓額定值的等級為42，36，24，12，6V的劃分。需特別注意，以上均為交流電壓

總之：新標準下的安全電壓也就是特低電壓（ELV）是指在一定條件下、一定時間內，可觸及導電零件對人體不構成危害的電壓限值。這個電壓限值是根據環境狀況和通電狀態等因素而定的。
